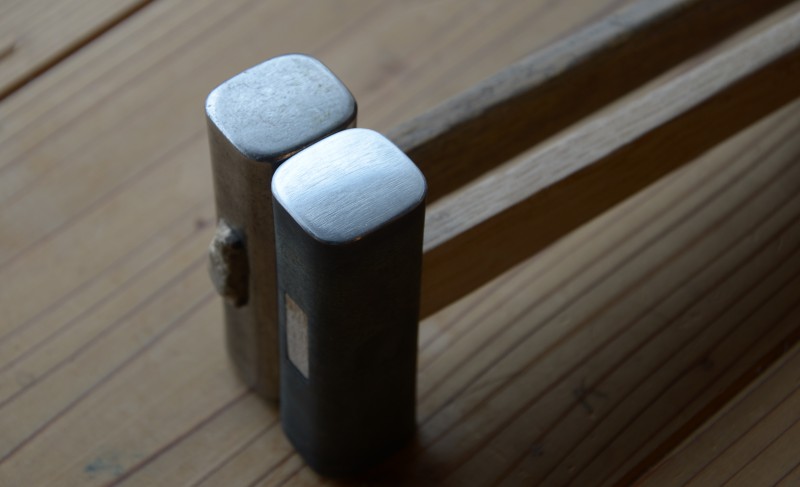

6年前に手に入れた玄翁をずーっと使っていたけれど、建方でひたすらドリフトピンを叩いているうちに狙いを外して柄が傷んでしまいました。柄は替えればよいのですが、この機会に予備を持つことにしました。
同じものは生産終了されてたので今回はお弟子さん製。
相豊ハンマー 藤六印 四角玄能 100匁(375g)
鍛冶は長谷川 輔相 はせがわ すけみ さん
6年前に手に入れた玄翁をずーっと使っていたけれど、建方でひたすらドリフトピンを叩いているうちに狙いを外して柄が傷んでしまいました。柄は替えればよいのですが、この機会に予備を持つことにしました。
同じものは生産終了されてたので今回はお弟子さん製。
相豊ハンマー 藤六印 四角玄能 100匁(375g)
鍛冶は長谷川 輔相 はせがわ すけみ さん
またまた「大工かたさんの七転八起」からのスピンオフネタ。

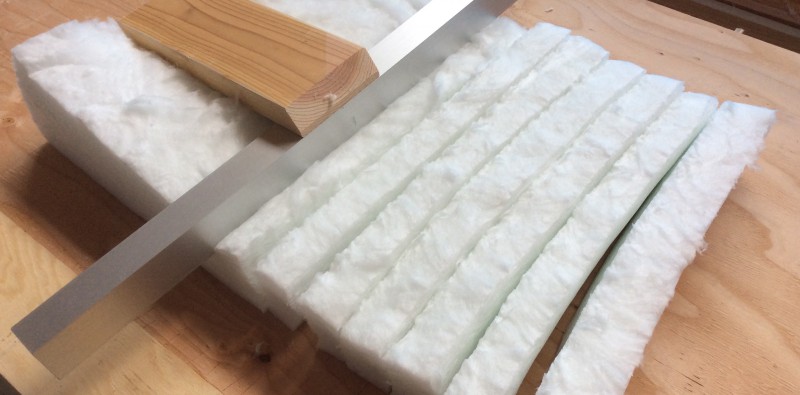

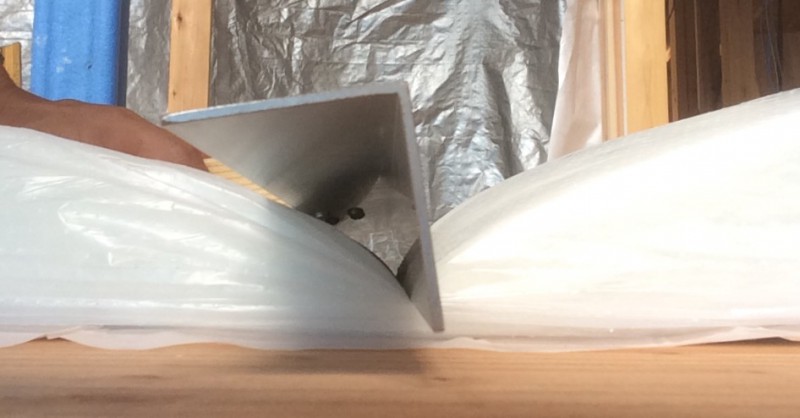

アルミL-2.0x40x40長さ二尺二寸程と、尺程度の間柱切れ端。要点は切断線をしっかり圧縮すること。掌で押さえた加重の8割ぐらいが2.0mm幅に集中するイメージ。
アクリアネクストt=105mmで8-10mmぐらいに押し潰せます。刃が傷むと切りにくくなる表の気密フィルムが下になるようにしたほうがスパっと切れますね。グラスウール自体は結構傷んだ刃でも切るというか割り裂けます。繰り返しますが切り難いのはフィルムです。
狙った線で切りやすくなるとこんなこともささっとできます。合板や間柱を必死で踏みつけて切ってた時代にはもう戻れなさそう。あと12尺作業台必須ですね。
で、こんな隙間に先行充填。
とりあえず今日半日文句無しでした。そうなんですよねー、三等分して二個友達に売ればよかった。自身なかったんでケチって1m買って勿体無いことしました。
1mを2等分しなかったのは賢い!!
誰でも簡単に作れてしまうので、儲かりませんね。
発明がお金にならない記録更新中ですー!
1m半分は失敗って静岡の方がつぶやいておられたのでちょっと考えました。
2m三等分なら700円、単体で商品化すると1600円ぐらいでしょうか。パッケージやカタログ、輸送、色々とゴミやら燃料がつきまとうのでスマートじゃないですね。
かたさんの記事を拝見してから、いろいろと妄想しておりましたが、ryotaさんのこのやり方でよさそうですね(笑)
まるパクリさせていただこうかなぁ~(笑)
hideさんパクるといいつつ一捻りされるんじゃないかと期待してますよ。
巡り巡ってお役に立てたようで(苦笑)
これだけ綺麗に潰せたら裏から切る気になりますね
早速アップデートしないと
名前入れ忘れました
静岡の方からでした(笑)
h168さんが失敗から成功まで色々記事にしてくださるのでいつも助けられています。アルミは三人で分けわけしましょう。

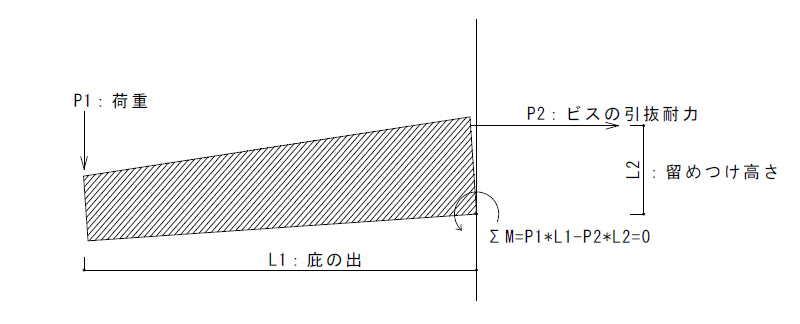

ときどき木製の霧除け庇や雨戸鴨居などを耐力面材や透湿防水紙の上から取り付けることがありまして、なんとか力学的にも作業的にも効率良くできないものかと考えてみた次第。鉛直加重は胴縁や縦枠が支えてくれたりするけれど、持ち出した鼻先が垂れ下がらないようにしたいので回転モーメントに抵抗するようなるべく上端に近いところで留めつけたい。

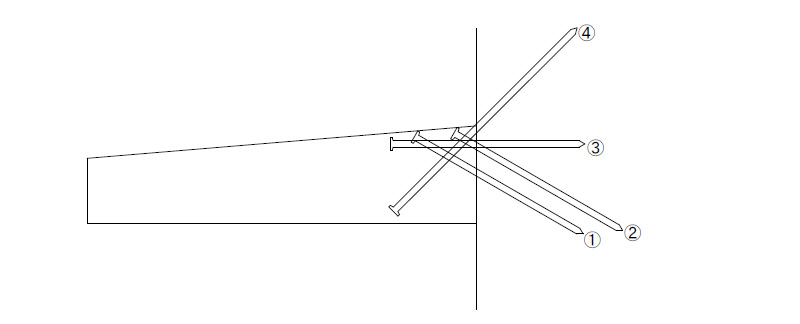

①とか②は簡単だけれど①は留め付け高さが低いし、②は材が割れたりしやすい。一階の履き出し敷居のようなものなら④も効果的だと思う。
で、理想は③じゃないかということ。

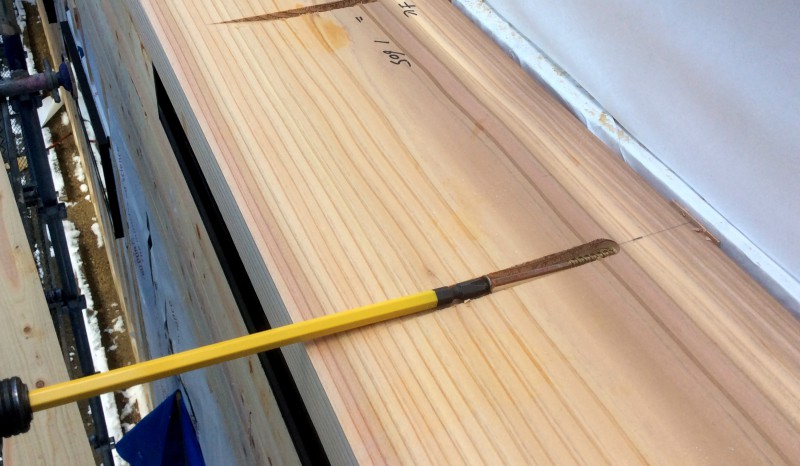

だとするとこうなる。とにかく浅い角度でビスを揉みこみたいのでインパクトの頭はおろか延長ソケットすら邪魔なので板幅より長いビット必須です。あとは板金屋さんに綺麗に葺いてもらって完成。
ベニヤ板の端に胴縁をつけることで1/10程度傾斜させたところにトリマーが走る溝を切り込んだ治具。ビットはいつかhideさんのブログで見せてもらったコロ付のストレートビット。これ役に立ちます。垂木掛けの掘り込みとかにも便利でした。
実はこれひとつ前の現場では皿取り錐を寝かせて無理やり水平近くに座彫りをしたのだが深さや長さが安定しないし、捲くれあがったバリがみっともないので今回のトリマ加工に至った経緯がありました。
お忙しい中記事アップお疲れ様です。学がないので物理?力学?についてはさっぱりです(;^_^Aこのような庇や鴨居を時々するのですが、①の位置でビス止めしてました。一応アルミのLアングル併用してましたが。③でのビス止めトリマでの冶具とても参考になりました。次回からこれ真似させていただきます。あと、トリマの冶具ですが以前はLアングルの厚みを掘るのに庇の勾配加工の前にしてたのですが、これだと勾配加工の後でも有効なんですね。とても参考になりました。ありがとうございます(^^)
あ、やっぱりありますよねこういう設計の庇。
ステンレスフラットバーを曲げた棚受けみたいな形状のアングルが設計図に指定されてることがありますね。アングルは補強にはなりますが取り付け時の引き寄せは難しいので、今回のような方法でしっかり寄せた上で長期的な補強として併用出来るとバンバンですね。
コロ付きビット、治具と加工深さに制限がありますがまだまだ何か使えそうですね。
おっしゃる通り引き寄せ後に補強でアングルがベストですね。
このビットの新しい使い方を教えて頂き可能性がまた一つ増えました(^^)
また新しい使い方発見したいですね。
むむむ…!
これ発展しそうな予感がします。
何か別のものでも使えそうな…
このビット買ってきやす!(`_´)ゞ
hideさん、としかねふぁんさん、何か閃いたら真似しますので教えてくださいね。
ちなみに今回のビットは直径10x刃高15てってサイズでした。確かhideさんは以前の記事でもう少し背の小さいの使ってましたね。

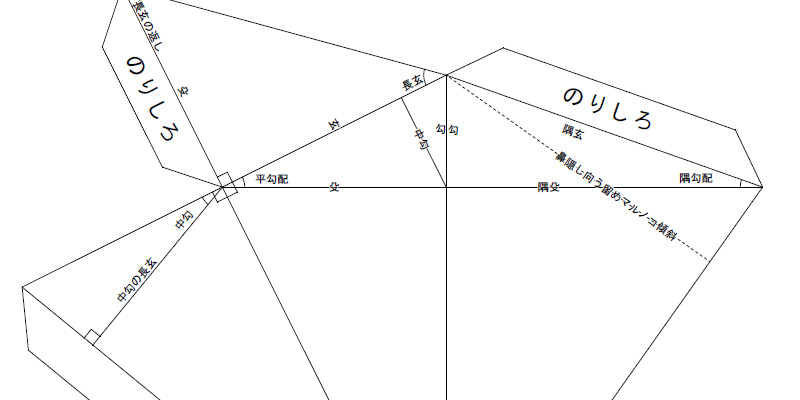

時々しか使わないのですぐ忘れてしまう規矩術。いつも勉強になる「大工かたさんの七転八起」で鼻隠し向う留めをマルノコで切る時の傾斜角度は?というお題が出ていたので作図、計算してみた。
しかし紙面上の作図や三角関数の計算だけではモヤモヤすっきりしないのでちょっと紙工作化してみた。
やっぱり立体のことは立体で見るとすっきりしますね。
立体で見せてくれないとすっきりしないじゃないかという方はpdf載せときますので印刷して切って貼ってつくってみましょう。
20180316鼻隠しマルノコ.pdf
すごい! よくこんなの作れますね。 平面じゃあ理解出来ないので、これはもう作ってみないといけません。
私も勉強の為にダウンロードさせて頂きましたm(_ _)m
お二方ともぜひぜひ作ってみてください。丸鋸の進行方向に直交する断面を見つけるという命題が視覚的に分かりやすくなると思います。
hideさん、釘掘りもどき加工の記事を書くお約束もう少し時間ください。写真はあるのですが文と挿絵が….
勢い余って勝手にこちらで写真を載せてしまいました。
すみません。
と言っておきながら厚かましいのですが、模型の写真を使って記事を書きたいのです。コメントで解りにくいとの指摘をいただいたので、各方向から撮った写真を紹介したいのです。
・・が、よろしいでしょうか。
(途中で切れて、意味不明の主張になってました。)
弊社の紙工作教材をご採用いただきありがとうございます。
組立説明書どころか山折谷折の指示すらない不親切な教材ですので写真でも解説でも改良提案でもなんでもウェルカムです。
忍者に階段を占拠されて二階に行き難くなってしまった。
麻紐やら凧糸やらを無数に張りめぐらせてもこどもはスイスイ通り抜けれるが大人はそうはいかない。跨いだり潜ったり苦戦しているところに上から手裏剣やらクナイやらで一斉攻撃を仕掛けるという罠。らしい。
自由だわ。

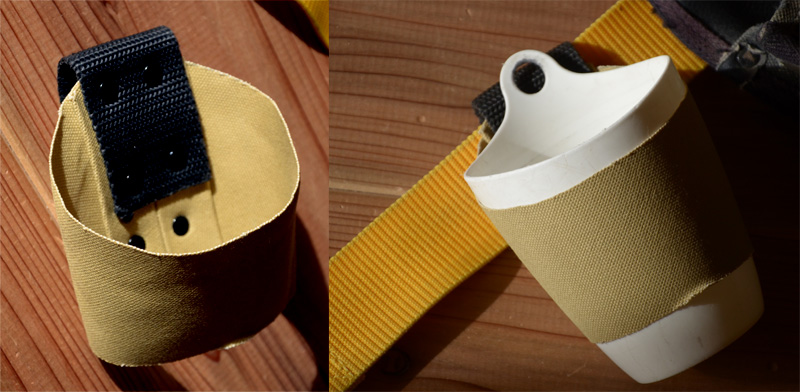

最近ビスカップとしてイノマタ化学のライズミニをカラビナで腰につけているが不安定なのでホルダーを自作してみた。試行錯誤1.5時間、最終製作20分ぐらい。以前の鑿巻きのように分厚い重ね縫いはなく、最低限のミシン縫いとカシメだけなので家庭用ミシンで楽に作れました。
バイアスカットになるよう裁断したので切りっ放しでもほつれは少ないはず。ただ、今回のようにバイアス方向に力がかかると伸びやすいかもしれないが、とにかく簡単に軽量なものを作るところまでは目論見通り。
あとは使ってみて改良するしかないがダメだったらさっさとe-valueの既製品買ってこよう。
2017/12/30やぶはら高原スキー場:凍結部無し晴天サラサラ雪。琳補助具無し成功。環初パノラマコース。
2018/01/06万座温泉スキー場:粉雪吹雪。琳大分慣れたか。環上級チャレンジコース柔らかいコブを楽しむ。
2018/01/14めいほうスキー場:前日降雪の晴天、琳朝一寒さで号泣後復活5000m二本。環スタンス狭くしようと?中級コースほぼ制覇。
2018/02/03やぶはら高原スキー場
2018/02/04開田高原マイアスキー場
2018/02/11ウィングヒルズ白鳥リゾート
2018/02/24野麦峠スキー場
2016/12/30白樺湖ロイヤルヒル:一部アイスバーンだが前日降雪で去年より良好。琳デビュー。
2016/12/31白樺湖ロイヤルヒル:上部の初心者コースオープン。昼から緩んで少し重いがアイスバーンよりマシ。
2017/01/15治部坂高原スキー場:数日の寒波最終日、軽く雪が吹く中サラサラ万歳。
2017/01/22やぶはら高原スキー場:粉雪が舞う。硬いバーンを隠す新雪に助けられて環こく3A、琳こく1まで。
2017/02/12:開田高原マイアスキー場:時折軽く吹雪く。緩斜面で琳が止まる、スケーティング出来るといいな。
2017/02/26めいほうスキー場:下部カキ氷、上部片栗粉。琳が長距離行ける、環はネズミみたいな超ショートターン。
やったー!
うまくいきましたね。
これは思いつきませんでした。
良さそう・・。
(もしかしてアルミ2mを3等分した?)
